儲油罐液位計的結構

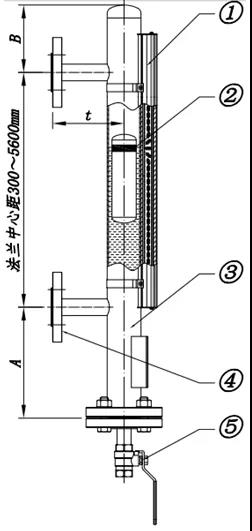

儲油罐液位計的結構由浮筒（主導管）、磁浮子、磁翻板（磁翻柱）、指示器、排污閥、連接法蘭等組成。如下圖所示：



儲油罐液位計的特點

儲油罐液位計簡便易用，具有以下突出特點和優點：

1、以浮子為感測元件，利用磁鋼驅動翻片指示，因此無需能源輔助;

2、通過高密封、防泄漏等技術措施，儲油罐液位計即使在低溫、高溫、高壓、強腐蝕等各種惡劣的環境下，也能安全可靠工作;

3、因為儲油罐液位計的兼容性高，所以一直以來在工業生產中都得到了廣泛的應用，是槽、罐等容器液位測量中的理想之選。

但由于現場工況復雜，在實際測量中，要求有不同型號的儲油罐液位計與之相適應。目前，儲油罐液位計按不同的標準可以分為不同的類型，如標準型、經濟型、塑料型、內襯型、防爆型、保溫型等等。上述不同類型的儲油罐液位計也具有各自不同的特點：



（1）塑料型儲油罐液位計

是常用的防腐型液位計，在相同的量程下，重量約只有標準型儲油罐液位計的1/5，特別方便現場的安裝。計為Flap-11C塑料型儲油罐液位計適用于電廠化學水處理、污水處理、印染行業，以及對PVC/PP不相溶的其他酸性介質的測量。



（2）計為Flap-11S經濟型儲油罐液位計

采用304不銹鋼材質，適用于大部分工況與輕微腐蝕性液體的液位測量。經濟適用是其*為突出的特點，浮筒采用直徑51mm的優質無縫不銹鋼管，有效避免了普通管材易泄漏、壽命短、耐壓不足等缺陷，提高了產品的可靠性。



（3）Flap-11P內襯四氟防腐型儲油罐液位計

主要應用于具有較強腐蝕性液體的測量，適用于強酸、強堿、強氧化劑、有機溶劑等介質的測量，在化工、煉油、儲運和水處理等行業應用廣泛。



（4）計為防爆型儲油罐液位計

適用于易燃易爆環境里，需要電信號遠程傳輸的情況，與磁開關或遠傳變送器相配合，可以實現高低液位的報警動作和對液位實行遠程實時控制。



（5）計為保溫型儲油罐液位計

可根據用戶的具體情況進行定制，其中包括真空夾套型、蒸汽夾套型、熱水加熱型、夾套冷卻型、電伴熱式保溫型、保溫棉式保溫型等等，適用于測量液體的粘度比較大、冬天易凝固的液體、溫度比較低或比較高的液體介質的測量。



儲油罐液位計日常維護及保養方法

儲油罐液位計調試注意事項：應先打開上部閥門，然后緩慢開啟下部閥門，讓介質平穩緩慢進入主導管內(介質急速沖擊浮子，會引起浮子劇列波動，影響顯示準確性)，觀察磁性紅白球翻轉是否正常進行，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，運作正常，儲油罐液位計即可投入使用。

儲油罐液位計是基于連通器和磁性耦合原理實現液位的實時測量。由于其測量全過程無盲區、測量范圍大、顯示清晰、結構簡單、安裝形式多樣，適用于低溫到高溫、真空到高壓、腐蝕程度不等的各種工況場合，是石油、化工等工業領域的理想液位測量產品。盡管儲油罐液位計本身是一款不需要太多維護的產品，但日常使用中如能加強維護和保養，無疑會使其保持更好的工作狀態，延長儀表的使用壽命。

1、儲油罐液位計在經過較長時間的使用后，由于浮筒會吸附介質中的污垢，因此儲油罐液位計每年不定期清洗浮筒內雜質，每天至少應清洗一次。

2、清洗時，應先打開儲油罐液位計鐵管的旋帽，小心拿出儲油罐液位計，再把設備周圍地鐵屑、臟物等一一清掃干凈。

3、清洗前，應將儲油罐液位計放置整齊，管道、線路條理有序，同時注意做好防護措施，避免儲油罐液位計內有腐蝕性液體流出造成損傷。

4、儲油罐液位計清洗時，可以使用三氯乙烯或乙醇（俗稱酒精）注入引壓孔至其高度二分之一處，放置浸泡大約5至10分鐘，然后輕微晃動，重復多次，直到清洗干凈為止。禁止使用任何器具清洗引壓孔，以免損壞敏感芯子感壓膜片，產生誤差。

5、在清潔儲油罐液位計時，不能用硬度過大的刷子或金屬工具，以避免損壞敏感芯子及接口螺紋，造成局部損壞；

6、清洗完畢后將液位計慢慢放回鐵管中，放置到鐵管的低部，將旋帽安裝回原處即可，再將卸下清洗后的液位計重新安裝。為確保采樣數據的正確性，必須再次對照水閘同一水位，并對儀表的檢測值進行矯正。

除使用上面較為傳統的手動清洗外，還可以免拆卸清洗的方法。具體就是通過磁翻板測量筒上部的絲堵進行改造，安裝一個沖洗管線，可以使用蒸汽和自來水進行切換，當浮子出現卡阻時，只要把儲油罐液位計的側面或上下連接設備閥關閉，打開排污閥，然后開啟上部的沖洗閥，輪番使用蒸汽和自來水沖洗，即可去除磁浮子上吸附的臟污雜質，也能夠去除浮筒內壁的雜質，且不會對人體產生腐蝕性傷害，也減輕了勞動強度。



頂裝儲油罐液位計安裝應注意的事項

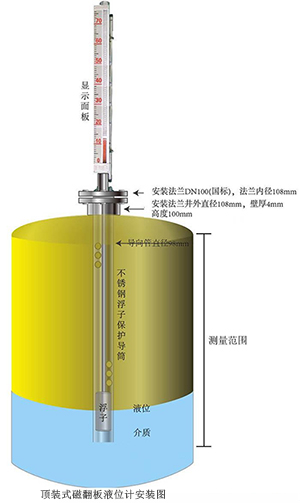

頂裝儲油罐液位計是安裝在容器頂部的一種安裝方式，非常適合一些地下儲罐，或側面不方便開孔的容器，或所測液體介質粘度較大不易采用側裝的液位計等等。頂裝儲油罐液位計一般分為上下兩部分結構。上部分為液位計的主測量管，在管外捆綁有帶磁性翻片的顯示面板，用于指示液體的液位，這部分被安裝在容器的頂部，通過法蘭與容器的法蘭連接，一般選配DN80或DN100法蘭即可，法蘭規格不宜小于DN80；下部分為導筒部分，為浮子的通道，導筒內浮子通過連桿與上部測量管內的磁性浮球連成一體，當液位出現上下變化時，浮子帶動磁鋼在導筒內上下移動，利用上浮子的磁耦合的作用驅動顯示面板內的翻片翻轉指示出液位。在浮筒外還可捆綁干簧管液位變送器以實現信號遠距離傳送和自動控制。

1、儲油罐液位計在安裝時護導管和主體測量管必須要保持垂直，上下浮球連桿不能彎曲，必須挺直插入；

2、儲油罐液位計安裝位置應避開加液口，防止液位計護導管或浮球受到沖擊；

3、安裝連接法蘭不宜選得太小，否則容易造成盲區過大，且因護筒小浮子運行阻力也較大，浮子運行容易卡住，一般安裝連接法蘭不小于DN80為宜；

4、在安裝防腐型液位計時，注意不要破壞防腐層，以使防腐層失效；

5、在安裝高度達到4～5米時，建議在兩邊增加固定拉索，以保證儀表在較惡劣的測量環境下，比如現場有振動的環境，或遭到碰撞，大風天氣等，不致受到損壞。
