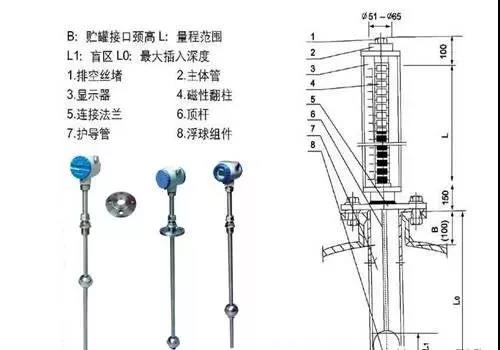

高溫浮球液位計原理圖
發布時間：2021-06-08 02:32:26??點擊次數：3464次
高溫浮球液位計由液位傳感器和電流轉換器兩部分組成，浮球與液位同步變化，控制彈簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加數字信號輸出。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。
被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。用于工業和民用建筑水塔、水池、水箱、集水坑和工業槽罐等測量各種介質的液位，廣泛應用于液位、化工、冶金、電力、造紙、食品及工業污水處理等部門。

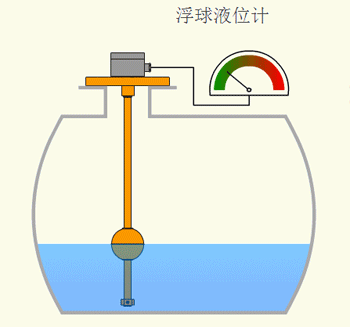

高溫浮球液位計的工作原理
高溫浮球液位計（液位開關）結構主要基于浮力和靜磁場原理設計生產的。帶有磁體的浮球（簡稱浮球）在被測介質中的位置受浮力作用影響：液位的變化導致磁性浮子位置的變化。
浮球中的磁體和傳感器（磁簧開關）作用，使串聯入電路的元件（如定值電阻）的數量發生變化，進而使儀表電路系統的電學量發生改變。也就是使磁性浮子位置的變化引起電學量的變化。通過檢測電學量的變化來反映容器內液位的情況。
該液位計可以直接輸出電阻值信號，也可以配合使用變送模塊，輸出電流值（4～20mA）信號；同時配合其他轉換器，輸出電壓信號或者開關信號（也可以按照客戶需求轉換器由公司配送）。從而實現電學信號的遠程傳輸、分析與控制。
應用范圍
高溫浮球液位計適用于石油、化工、電力、輕工及醫藥等行業污水處理及各類常壓和承壓容器內介質液位的測量，尤其對于地下貯槽、貯罐的液位測量*為理想。
|
